Назначение и особенности сверлильных патронов

• Надежный зажим: Обеспечивают прочную фиксацию хвостовика инструмента, предотвращая его проворачивание и биение.
• Высокая точность: Качественные патроны гарантируют минимальное радиальное биение, что критически важно для получения точных отверстий и увеличения срока службы инструмента.
• Универсальность: Предназначены для установки сверл, зенковок, разверток, метчиков (с использованием переходных втулок) и другого цилиндрического инструмента.
• Компенсация износа: Конструкция многих моделей (особенно ПС) позволяет компенсировать износ кулачков, продлевая срок службы патрона.

Основные виды сверлильных патронов

1. Патроны сверлильные под ключ (серия ПС)

Классическая и наиболее распространенная конструкция для профессионального и интенсивного использования. Зажим и ослабление производятся с помощью специального ключа.

Преимущества патронов ПС:

• Максимальная сила зажима и надежность.
• Высокая стойкость к ударным нагрузкам.
• Долговечность и ремонтопригодность.

Применение: Мощные дрели, сверлильные, токарные и расточные станки, включая станки с ЧПУ, где требуется максимально надежная фиксация инструмента под высокими нагрузками.

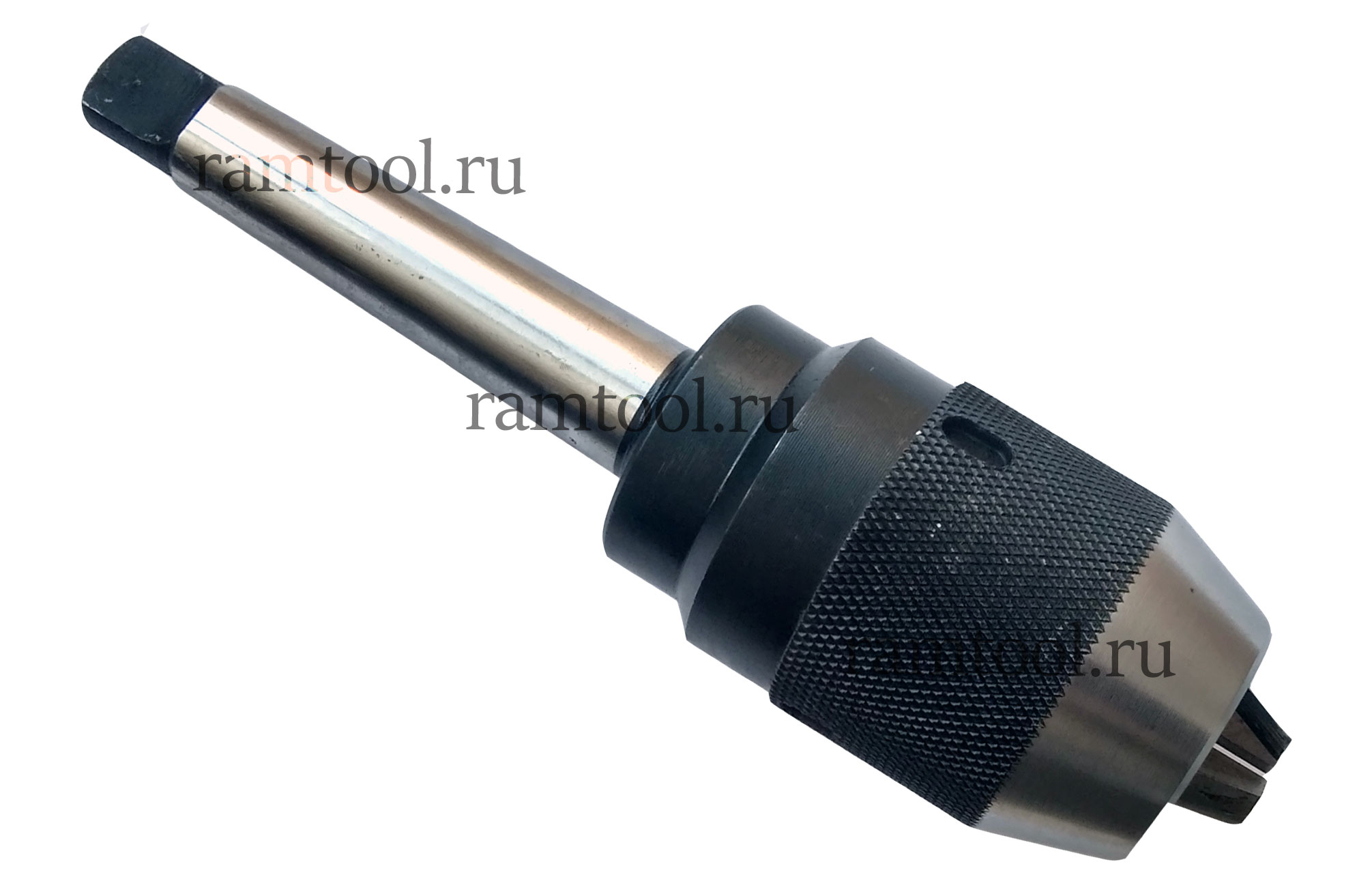

2. Патроны сверлильные самозажимные / быстрозажимные (серия ПСС)

Профессиональные самозажимные патроны для станочного оборудования. Отличаются повышенной точностью и надежностью. Производство г. Орша (Беларусь), Optimum (Германия).

Преимущества патронов ПСС:

• Высокая скорость смены инструмента (без ключа).
• Удобство работы, особенно при частой смене инструмента.
• Высокая точность центровки и минимальное биение.

Применение: Сверлильные и токарные станки, координатно-расточные станки, производственные участки с частой переналадкой на станках с ЧПУ, где важна оперативность.

Виды посадок (крепления патрона на шпиндель)

1. Коническая посадка (Конус Морзе) — внешний

• Обозначение: Внешний конус Морзе 1, Морзе 2, Морзе 3 (например, ПС-13 КМ3).
• Описание: Патрон имеет внешний конус, который с высокой точностью совпадает с внутренним конусом шпинделя или переходной втулки станка.
• Преимущества: Отличная центровка, простота установки/снятия (с помощью клина-выбивки), демпфирование вибраций.
• Применение: Сверлильные, токарные, фрезерные станки, в том числе с ЧПУ.

2. Посадка на оправку (конус инструментальный) — внутренний

• Обозначение: Внутренний конус B10, B12, B16, B18, B22, B24 (например, ПС-13 B18).
• Описание: Патрон имеет внутренний конус, в который устанавливается хвостовик инструмента или переходная оправка с внешним конусом Морзе (КМ).
• Преимущества: Прямая установка инструмента, высокая точность, универсальность при использовании оправок.
• Применение: Сверлильные, токарные станки, станочная оснастка.

3. Резьбовая посадка

• Обозначение: Указывается тип и диаметр резьбы (например, М12x1.25, 1/2"-20 UNF, 3/8"-24).
• Описание: Патрон накручивается на наружную резьбу шпинделя дрели или станка. Для предотвращения самооткручивания часто используется стопорный винт.
• Применение: В основном ручные дрели (особенно бытовые), некоторые модели легких станков.

Ключевые параметры выбора

• Диапазон зажима: Минимальный и максимальный диаметр хвостовика инструмента (например, 1-13 мм для ПСС-13).
• Тип и размер посадки: Должен точно соответствовать шпинделю вашего оборудования (конус Морзе, конус B или резьба).
• Максимальный крутящий момент: Показатель, который патрон может передать без проскальзывания.
• Класс точности (радиальное биение): Определяет качество и чистоту обработки. Для точных работ выбирайте патроны с минимальным биением.

Итог: Правильный выбор сверлильного патрона (ПС для максимальной надежности в тяжелых условиях или ПСС для скорости, точности и удобства на станках с ЧПУ) с учетом типа посадки — залог эффективной, точной и безопасной работы на оборудовании.
