Патроны резьбонарезные с головками предохранительными. устройство. принцип работы. настройка.


полоска
Станочная оснастка » Патроны резьбонарезные, головки предохранительные » Устройство, принцип работы, характеристики



скачать характеристики, параметры патронов и инструкцию к настройке резьбонарезных головок можно здесь

Патроны резьбонарезные с головками предохранительными предназначены для нарезания различных типов правой резьбы метчиками. Применяются на сверлильных, фрезерных, токарных станках и станках типа обрабатывающий центр. Резьбонарезные патроны имеют механизмы осевой компенсации, позволяющие компенсировать разность между подачей станка и шагом метчика, предусмотрен механизм быстрой смены головок предохранительных на другой диаметр метчика. Головка имеет встроенную предохранительную шариковую муфту с механизмом регулировки передаваемого крутящего момента для нарезания резьбы в различных материалах, что позволяет предохранить метчики от поломки (при увеличении момента метчик останавливается). Это наиболее целесообразно и незаменимо при нарезании резьб в глухих отверстиях, труднообрабатываемых материалах, при нарезании резьб с мелким шагом. Головка имеет механизм быстрой смены метчика с надежной фиксацией в течении нескольких секунд.

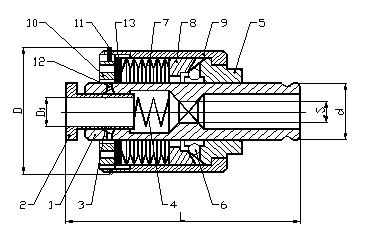

Головка предохранительная. Устройство и принцип работы


1 – корпус/corps; 2 – втулка/sleeve; 3 – шарики/balls; 4 – пружина/spring; 5 – поводок/leash; 6 – шарики/balls; 7 – пружины тарельчатые/disc springs;8 – кольцо/ring; 9 – гильза/bush; 10 – гайка/nut; 11 – кольцо замковое/interlock ring; 12 – заглушка/cap; 13 – шайба/washer - Метчик устанавливается в квадратное отверстие корпуса 1 и втулку 2. - Зажим метчика производится шариками 3 при перемещении втулки 2 пружиной 4. - Крутящий момент к корпусу 1 от резьбонарезного патрона передаётся поводком 5 через шарики 6, поджатые кольцом 8 и тарельчатыми пружинами 7 в лунки корпуса. Регулировка крутящего момента обеспечивается изменением величины деформации тарельчатых пружин 7 при вращении гайки 10. Головка предохранительная поставляется с отрегулированным крутящим моментом, обеспечивающим нарезание указанной на головке резьбы в стали 45, 153…203 HB по ГОСТ 1050-88. Величина крутящего момента для других сталей определяется экспериментально и регулируется вращением гайки 10, согласно паспорта изделия.

Порядок настройки и работы: При нарезании резьбы в сталях с механическими свойствами, отличающимися от стали 45, необходимо выполнить следующее: - расчётным или экспериментальным методом (с помощью динамометрического ключа) определить момент резания Нм в данной стали необходимым метчиком. - снять замковое кольцо и произвести настройку крутящего момента вращением гайки по часовой стрелке для увеличения крутящего момента. Контроль головки на крутящий момент производится динамометрическим ключом и специальной оправкой, зафиксированной вместо метчика. После настройки головки гайку зафиксировать кольцом замковым. - после настройки головка готова к эксплуатации и правильно отрегулированная головка должна обеспечить плавное нарезание метчиком резьбы, при упоре метчика в дно глухого отверстия появление треска в головке сигнализирует о прекращении вращения метчика. - при нарезании резьбы с мелким шагом величина крутящего момента определяется по формуле: Мх=Мт√(Рх/Р)³ где, Мт- крутящий момент по таблице, Рх- шаг нарезаемой резьбы, Р- крупный шаг резьбы для данного диаметра.

Обозначение

Item

Хвостовик

Shank

D

d

l



d1х

D нарезаемых резьб/D of thread

Крутящий момент Нм* по стали 45

153…203 НВ

Torque Hm*

On steel 45

153…203 Hm

кг, kg

Метрической,

 Мм

Metric, mm

Дюймовой, дюймы

Inch, inches

Трубная цилиндр., дюймы

ГОСТ 6357-81

Pipe straight,

Inches

GOST6357-81

6251-4002М

ГОСТ 3266-81

38

19

41

3,15х2,5

M3

-



2,0

0,244

6251-4002М -01

4,0х3,15

М4

-



3,0

0,239

6251-4002М -02

5,0х4,0

М5

-



4,0

0,246

6251-4002М -03

6,3х5,0

М6/М8

1/4



10,0

0,231

6251-4002М -04

8,0х6,3

М8/М10

5/16

1/8

20,0

0,238

6251-4002М -05

10,0х8,0

М10

3/8

1/4

30,0

0,225

6251-4002М -06

9,0х7,1

М12

1/2

-

40,0

0,201

6251-4002М -07

58

32

61

11,2х9,0

М14

9/16

-

45,5

0,914

6251-4002М -08

12,5х10,0

М16

5/8

-

55

0,812

6251-4002М -09

14,0х11,2

М18/М20

3/4

3/8

64;70

0,952

6251-4002М -10

16,0х12,5

М22

7/8

1/2

78

0,9

6251-4002М -11

18,0х14,0

М24

1

5/8

124

0,856

6251-4002М -12

84

50

83

20,0х16,0

М27/М30

1 1/8

-

152;200

2,648

6251-4002М -13

22,4х18,0

М33

1 1/4

3/4

260

2,592

6251-4002М -14

25,0х20,0

М36

1 3/8

7/8

280

2,617

6251-4002М -15

28,0х22,4

М39/М42

1 1/2

1; 1 1/8

320;350

2,573

6251-4002М-60

DIN 352

38

19

41

6,0х4,9

М4,5-М8

-

-



0,24

6251-4002М-61

58

32

61

11,0х9,0

М14

-

-



1,8

6251-4002М-62

12,0х9,0

М16

-

-



1,5

6251-4002М-63

18,0х14,5

М22/М24

-

-



1,7

6251-4002М-70

38

19

91

6,0х4,9

М4,5-М8

-

-



0,3

6251-4002М-71

58

32

111

11,0х9,0

М14

-

-



2,0

6251-4002М-72

12,0х9,0

М16

-

-



2,0

6251-4002М-73

18,0х14,5

М22/М24

-

-



1,87

6251-4002М-80

38

19

141

6,0х4,9

М6

-

-



0,37

6251-4002М-81

58

32

161

11,0х9,0

М14

-

-



2,2

6251-4002М-82

12,0х9,0

М16

-

-



2,1

6251-4002М-83

18,0х14,5

М22/М24

-

-



2,0

6251-4002М-84

38

19

41

7,0х5,5

М10

-

-



0,23

6251-4002М-85

58

32

61

16,0х12,0

М20

-

-



1,7

предельное отклонение крутящего момента ± 10%

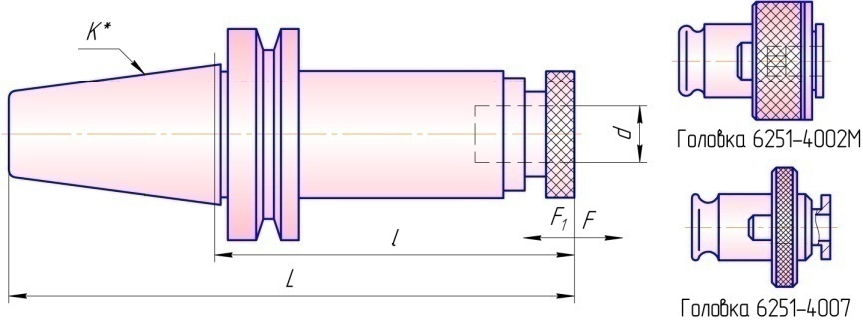

Патроны резьбонарезные
Патроны предназначены для крепления предохранительных головок, обеспечивают быструю смену предохранительных головок.

Осевая компенсация погрешностей подачи станка и шага метчика F – растяжение F1 – сжатие

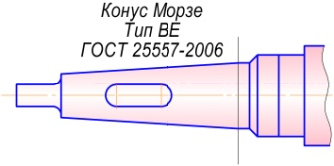

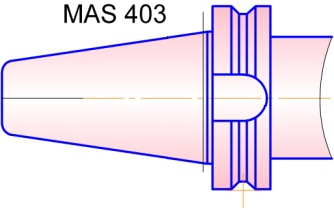

Хвостовик

Shank

Обозначение

Item

D нарезания резьбы

D of thread

К*

L

F

F1

l

d

кг,

kg

6162-4002

M3…M12

30

153

15

5

85

19

0,86

6162-4002-01

40

178

1,54

6162-4002-02

M14…M24

205

20

8

112

32

2,96

6162-4002-03

M3…M12

50

212

15

5

85

19

3,06

6162-4002-04

M14…M24

239

20

8

112

32

4,2

6162-4002-05

M27…M42

272

25

10

145

50

6,98

6162-4002-06

M3…M12

45

192

15

5

85

19

2,33

6162-4002-07

M14…M24

219

20

8

112

32

3,63

6162-4002-08

M27…M42

284

25

10

177

50

6,2

6162-4002-10

M3…M12

30

147

15

5

100

19

6,84

6162-4002-11

40

168

1,52

6162-4002-12

M14…M24

190

20

8

122

32

2,94

6162-4002-13

M3…M12

50

202

15

5

100

19

2,7

6162-4002-14

M14…M24

229

20

8

127

32

3,83

6162-4002-15

M27…M42

251

25

10

149

50

6,6

6162-4002-16

M3…M12

45

183

15

5

100

19

2,1

6162-4002-17

M14…M24

205

20

8

122

32

3,43

6162-4002-18

M27…M42

274

25

10

191

50

6,34

6162-4002-20

M3…M12

30

138

15

5

90

19

0,94

6162-4002-21

40

161

96

1,7

6162-4002-22

M14…M24

182

20

8

117

32

3,1

6162-4002-23

M3…M12

50

208

15

5

106

19

3,43

6162-4002-24

M14…M24

234

20

8

132

32

4,55

6162-4002-25

M27…M42

262

25

10

160

50

7,08

6162-4002-26

M3…M12

45

184

15

5

101

19

2,7

6162-4002-27

M14…M24

206

20

8

123

32

3,83

6162-4002-28

M27…M42

273

25

10

190

50

6,43

6162-4003

M3…M12

2

193

15

5

118

19

1,0

6162-4003-01

3

212

1,16

6162-4003-02

M14…M24

248

20

8

154

32

2,73

6162-4003-03

4

272

3,05

6162-4003-04

M27…M42

328

25

10

210

50

7,81

6162-4003-05

5

360

8,78

6162-4003-10

M3…M12

2

182

15

5

118

19

0,97

6162-4003-11

3

199

1,1

6162-4003-12

M14…M24

235

20

8

154

32

2,57

6162-4003-13

4

256

2,94

6162-4003-14

M27…M42

312

25

10

210

50

6,69

6162-4003-15

5

339

8,59

6162-4003-20

M3…M12

Tr36´3

233

15

5

129

19

1,71

6162-4003-21

Tr48´3

255

2,72

6162-4003-22

M14…M24

Tr36´3

267

20

8

163

32

3,28

6162-4003-23

Tr48´3

293

167

4,28

6162-4003-24

M27…M42

348

25

10

222

50

9,03

6162-4003-30

M3…M12

Ø30

166

15

5

111

19

1,47

6162-4003-31

Ø40

174

2,07

6162-4003-32

M14…M24

210

20

8

147

32

3,15

6162-4003-33

M3…M12

Ø50

189

15

5

111

19

2,97

6162-4003-34

M14…M24

225

20

8

147

32

4,16

6162-4003-35

M27…M42

281

25

10

203

50

8,33

6162-4003-36

M3…M12

Ø60

205

15

5

111

19

4,55

6162-4003-37

M14…M24

241

20

8

147

32

5,95

6162-4003-38

M27…M42

297

25

10

203

50

10,88


** Инфомация представлена заводом-изготовителем
